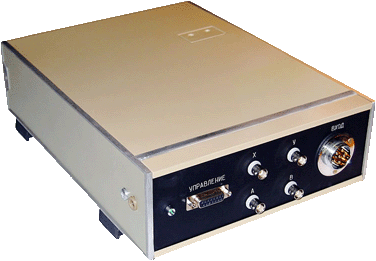

SR-CCS-01 "Арбитр-01". Прибор для измерения роста трещины.
Прибор "Арбитр-01" предназначен для измерения роста трещины при испытаниях
(в частности, на растяжение) на испытательных машинах типа "Instron".
Измерение роста трещины производится прямым методом, основанном на измерении отношения электросопротивлений
исследуемого образца на участке, подвергающемся испытаниям, и на контрольном участке. Измерение сопротивления производится на переменном токе,
что минимизирует влияние термо-ЭДС и других факторов, возникающих в процессе эксперимента. Для измерения сигналы переменного тока подвергаются
детектированию с помощью синхронного детектора. Схема измерения построена таким образом, чтобы минимизировать влияние утечки тока на разрывную
машину через точки крепления образца.

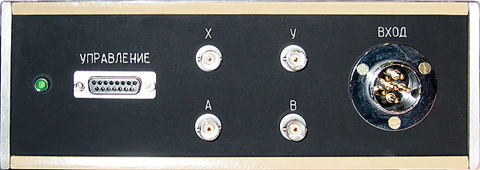

Прибор SR-CCS-01 имеет шесть входных аналоговых каналов.
Канал 1 |
- |
падение напряжения на участке роста трещины, |
Канал 2 |
- |
падение напряжения на контрольном участке, |
Канал X |
- |
положение траверсы испытательной машины (аналоговый выход с испытательной машины). |
Канал Y |
- |
нагрузка (аналоговый выход с испытательной машины). |
Канал A |
- |
дополнительный Канал 1. |
Канал B |
- |
дополнительный Канал 2. |
Сигналы регистрируются с помощью 13-разрядного АЦП. Для работы можно выбрать два значения тока. Прибор позволяет в широких пределах настраивать
коэффициент усиления сигналов по каналам 1 и 2, для этого используются два 14-разрядных ЦАП. Каналы X, Y, A и B имеют диапазон ±10 В, их параметры настраиваются
в программном обеспечении испытательной машины и прибора.
Перед началом нагружения с помощью подстройки коэффициентов усиления по каналам 1 и 2 производится автоматическое приведение сигналов к заданному
начальному значению. В дальнейшем, при увеличении деформации образца, относительное изменение падения напряжения на рабочем и контрольном участках будет
пропорционально размеру трещины.
Также прибор имеет два цифровых входа, на которые подаются сигналы с цифровых выходов испытательной машины. Эти выходы настраиваются таким образом,
чтобы кодировать номер этапа эксперимента. Это позволяет прибору автоматически начинать запись данных на этапе деформирования образца и заканчивать
после завершения эксперимента.

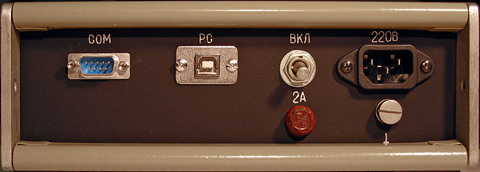

Для подключения прибора к компьютеру (ПК) используется интерфейс USB (опционально COM-порт).
Прибор работает под управлением разработанного ООО "Центр исследований "СНАЙПЕР" специализированного
программного обеспечения, устанавливаемого на ПК, к которому подключается прибор. Дистрибутив ПО входит в комплект поставки прибора.
Основные возможности программного обеспечения:
- выбор рабочего тока,
- настройка параметров аналоговых входов для преобразования в измеряемые величины,

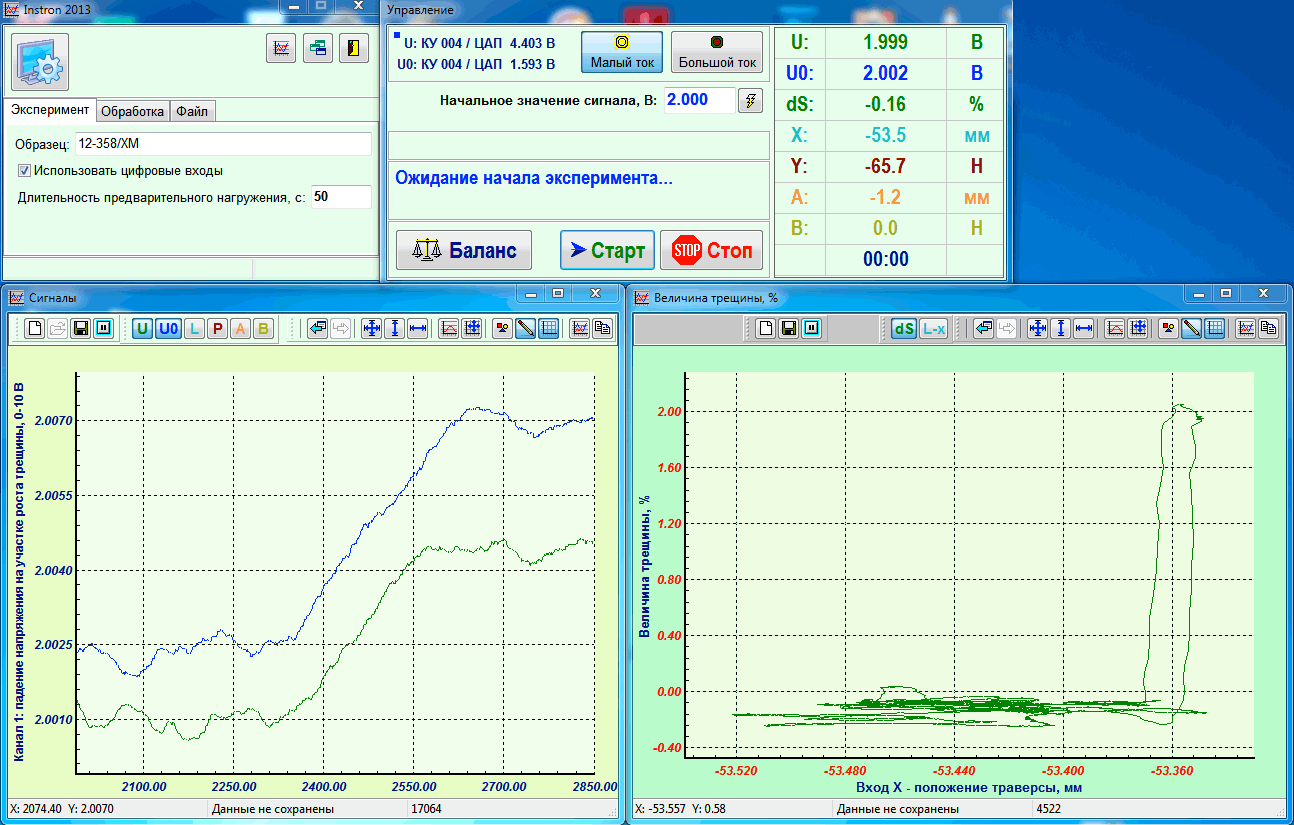

- отображение данных на экране ПК в реальном времени в процессе растяжения образца,
- сохранение всех результатов в файлах форматов XLS и CSV (Microsoft Excel).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Частота тока возбуждения
- Ток возбуждения
- Диапазон измерительных сигналов:
- Частота опроса АЦП
- Дискретность измерения
- Постоянная времени прибора
- Интерфейс
- Время непрерывной работы
- Температура окружающей среды
- Относительная влажность
- Время установления рабочего режима
- Напряжение питающей сети
- Частота питающей сети
- Потребляемая мощность
- Габаритные размеры (Ш х В х Г), мм
- Масса прибора
- Срок службы
|
- 1000 Гц
- ~200 мА, ~1А
-
- 150 Гц
- 0.01%
- 2 с
- USB, RS232(опция)
- не ограничено
- 10°С ... 35°С
- не более 90%
- 5 мин
- 220 ± 22 В
- 50 ± 1 Гц
- не более 20 Вт
- 220 х 90 х 300
- не более 3 кг
- 10 лет
|
|
